上海办公室装修消防申报所需图纸清单

来源：原创17/10/18

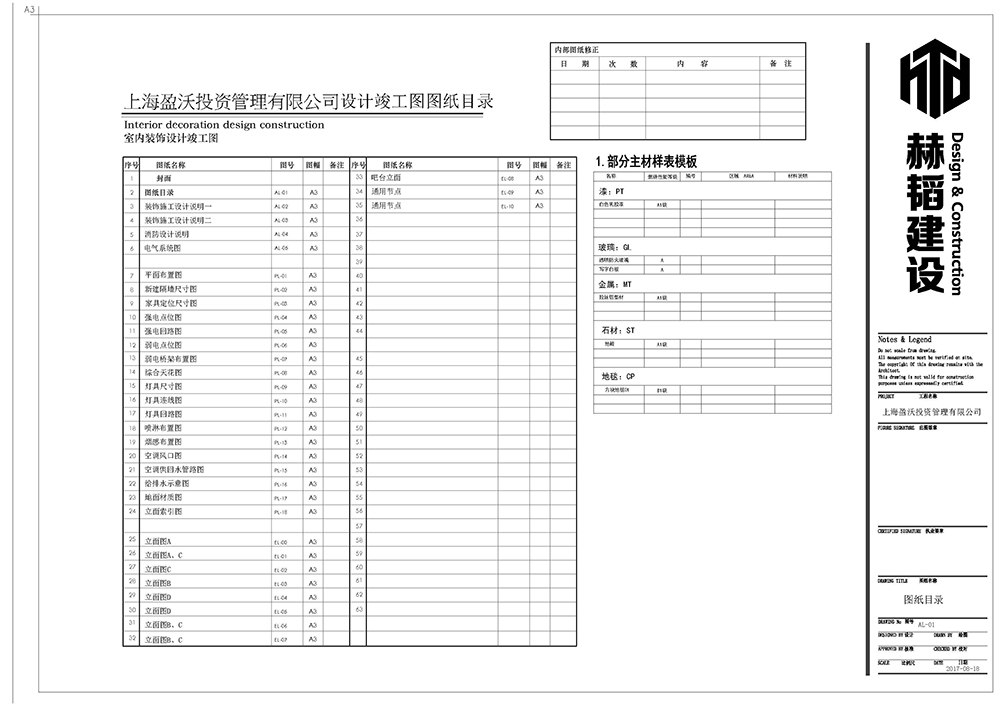

1，图纸目录；

2，装饰、水、电、暖通、消防设计说明（含工程概况）；注：用的规范写最新的,设计说明里要写疏散门采用哪个等级的防火门(平面图里也标示一下)

3，主要材料表（含材料名称、使用部位、燃烧性能等级）；

4，原始平面图；

5，新建结构墙尺寸；

6，地面布置图；

7，平面布置图；

8，综合吊顶天花图；

9，灯具连线回路图；

10，插座布置连线图；

11，应急照明、疏散指示、安全出口；(同样需要连线回路)

12，电系统图；

13，空调系统布置图；

14，防排烟系统布置图（含风管尺寸、风口尺寸、排烟风量）；

15，适当的一些节点和剖面详图；

16，消防系统的图纸；(报警系统管线图，喷淋系统管线图，如果该区域有消火栓改造的，还要消火栓管线图)
注：图纸为蓝图，消防申报的图纸要敲设计出图章，工程竣工后如有竣工报验，图纸还要加盖竣工图章。
